Zaoblení, dutina, pole a zrcadlení

Zaoblit hranu Shift+F

Klikni na hrany a zadej poloměr. Zaoblené hrany jsou příjemnější do ruky a pevnější. U hran na podložce použij raději malé sražení – zaoblení dole se tiskne jako převis.

Dutina

Udělá z plného tělesa skořepinu se zadanou tloušťkou stěny – uzavřenou ze všech stran. Pro otevřenou krabičku je lepší nakreslit vnitřek a vysunout ho jako Odebrat (viz návod Krabička s víčkem).

Pole

Zopakuje prvek (vysunutí, díru) – lineárně (řada se zadanou roztečí) nebo kruhově (kolem osy, např. díry na přírubě). Změníš počet a všechno se přepočítá.

Zrcadlit

Namodeluj polovinu dílu a zrcadli ji podle roviny – symetrické díly máš za polovinu práce.

Přesunout M, Rozdělit, Tažení a Přechod

• Přesunout posune nebo otočí těleso.
• Rozdělit rozřízne těleso rovinou – velké díly, které se nevejdou na podložku.
• Tažení protáhne profil po křivce (trubky, madla).
• Přechod spojí dva různé profily na různých rovinách (např. kruh → čtverec).

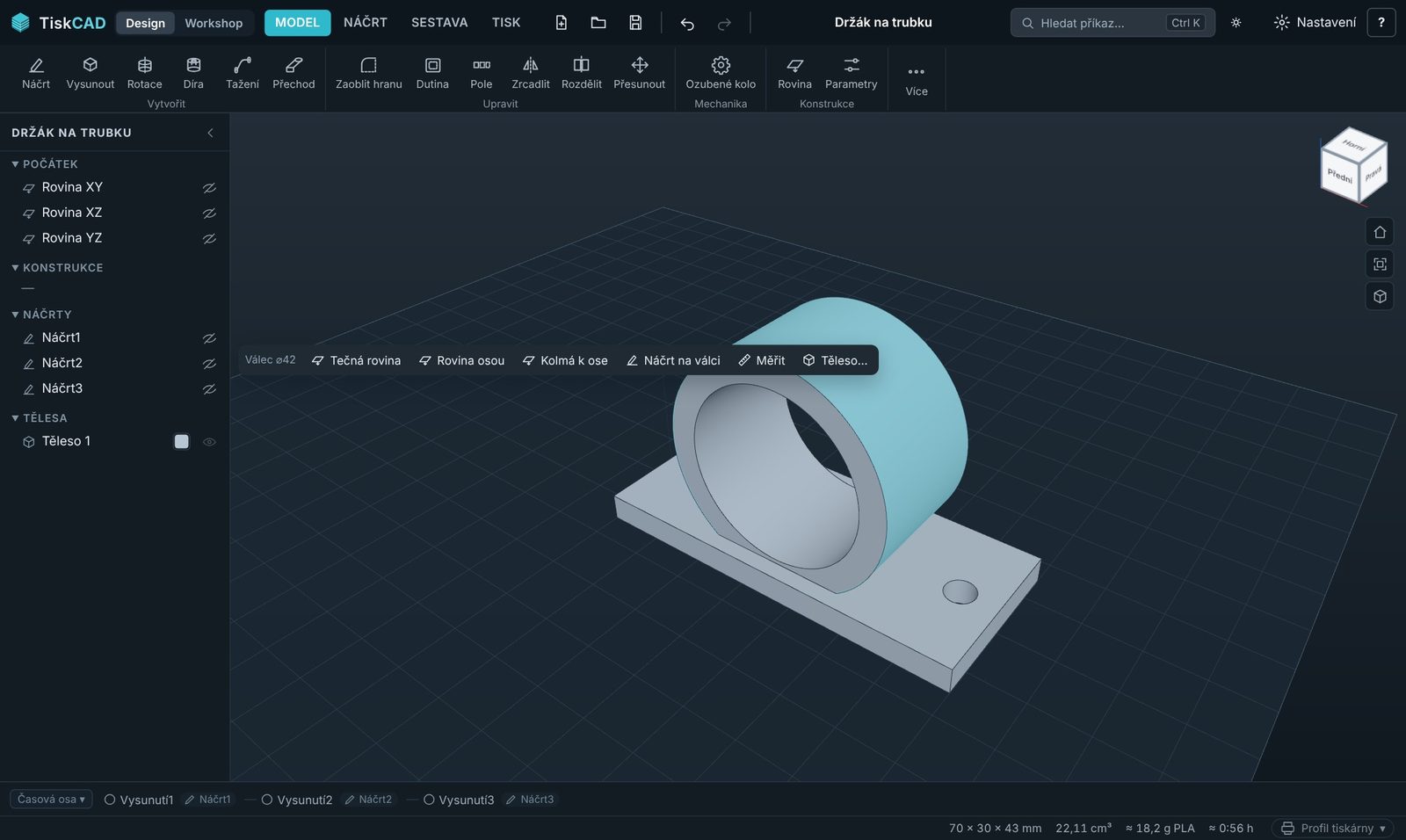

Roviny na válcové ploše – náčrt přímo na válci (popisky, výstupky na trubce) – jsou ve verzi Pro.
