Ozubená kola

Postup

1. 1

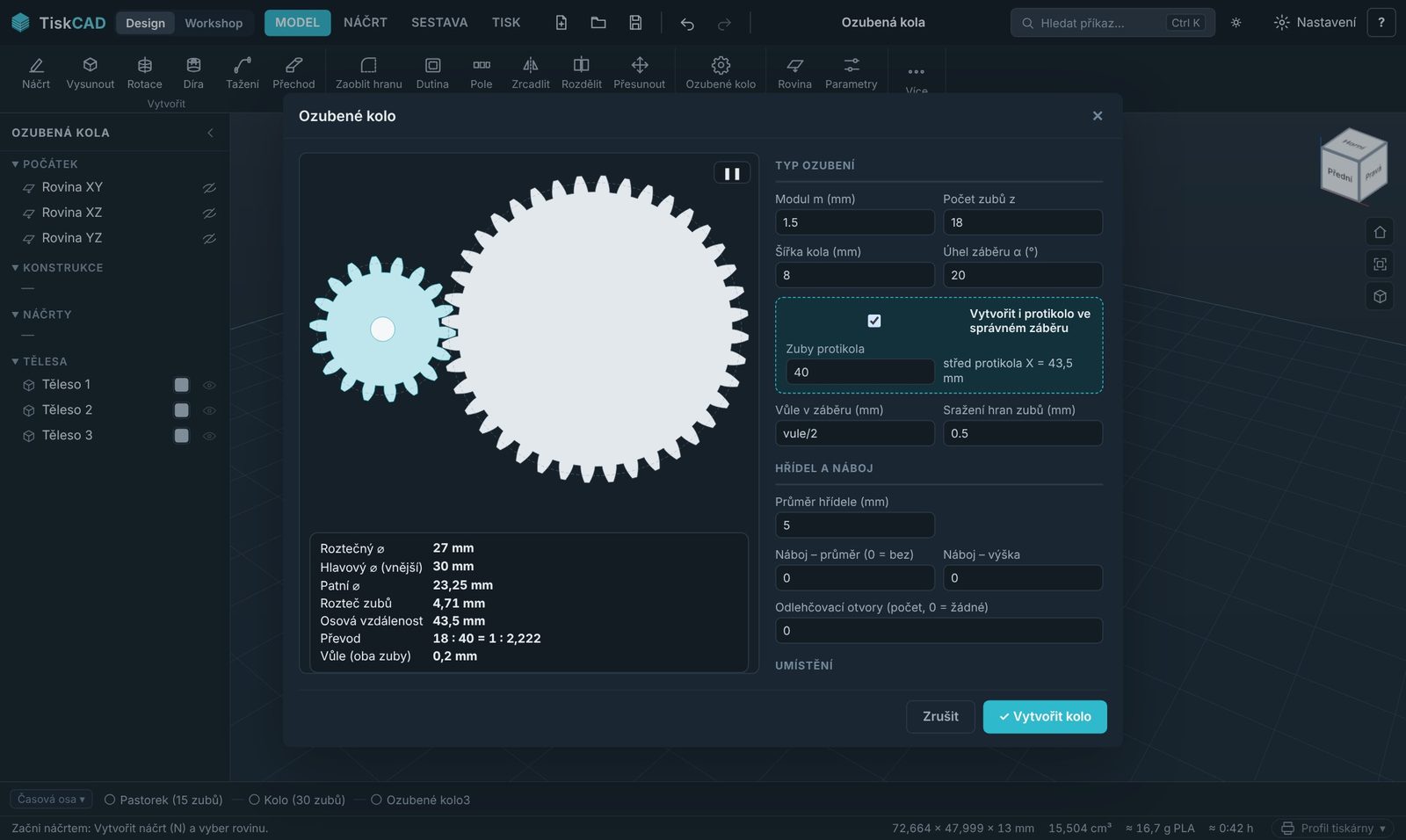

   V režimu MODEL klikni na Ozubené kolo (skupina Mechanika).
2. 2
   Zadej počet zubů a modul (velikost zubu). Pro trysku 0,4 mm volte modul 1 a víc.
3. 3
   Nastav šířku kola a díru – kulatou, s plochou (D) na hřídel motoru, nebo šestihran.
4. 4
   Typ: čelní (rovné zuby), šikmé (tišší chod) nebo šípové (nevysouvá se do stran).
5. 5
   Zapni protikolo a zadej jeho počet zubů – TiskCAD ho postaví do správné vzdálenosti a natočí do záběru.
